三位阀

三位阀

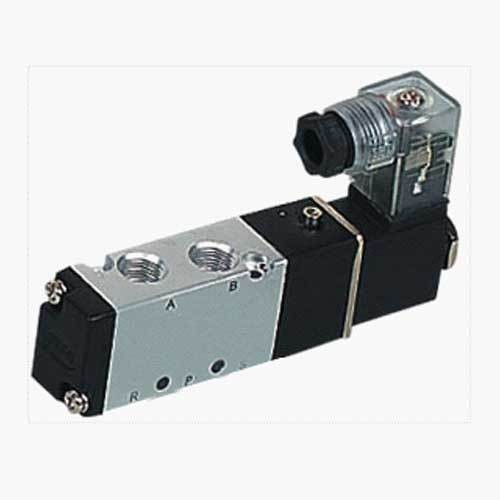

三位阀是液（气）压系统中的方向控制阀，指阀芯具有三个工作位置的换向装置，通过切换阀位实现流体方向控制。其图形符号由三个方框组成，中间方框表示阀芯无外力作用时的常态位，接口数量根据外部连接点确定，可按通路数分为三位三通、四通、五通等类型 。三位五通阀分为中封式、中泄式、中压式，进气口标记为P，执行元件接口为A/B，排气口为R/S 。

该阀门主要用于需保持执行元件工作状态的场合，中位机能包含封闭式、卸压式、加压式三种形式。在液压系统中，采用M、H、K型中位机能的三位换向阀可构成卸荷回路，使液压泵在(2~3)×10⁵Pa压力范围内空载运转，适用于低压小流量系统 。电磁控制型三位阀通过两端电磁铁通电驱动阀芯位移，实现油路/气路的通断切换
